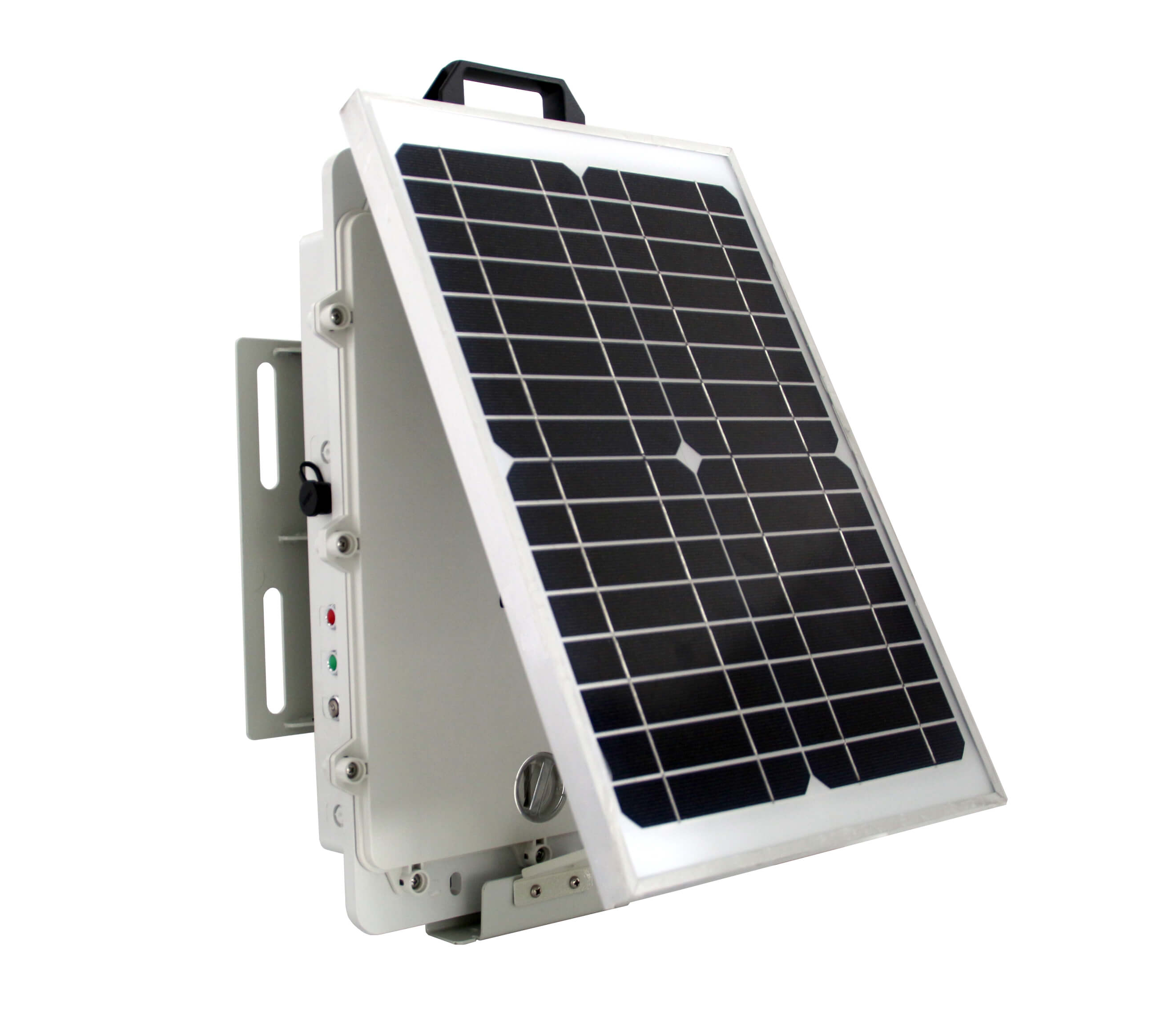

通用測斜監測裝置
產品名稱:通用測斜監測裝置
產品型號:TLKS-PSA100
產品備注:推薦新產品-通用測斜監測裝置
產品類別:輸電線路在線監測系列
一、產品概述
輸電線路由于線路架設在空中,需要承受自重、風力、暴雨和冰雪等機械力的作用和風沙等有害氣體的侵蝕,運行條件十分惡劣。在沙漠地帶、高鹽土質區、采空區和山體滑坡區等不良地質區,在重力、應力、自然力擾動作用下,桿塔地基容易變形,導致桿塔傾斜、甚至倒塌斷線,使供電線路陷入癱瘓,嚴重影響人們的生產生活,造成巨大損失。桿塔傾斜監測可以實時監測桿塔傾斜情況,及時了解運行桿塔的安全、可靠狀況,根據傾斜監測數據發展趨勢,對超標桿塔傾斜狀況及時進行多種方式預報警,指導檢修和維護,提醒運行維護人員加固地基,防止倒塔事故發生。
桿塔傾斜在線監測裝置包括桿塔傾斜監測裝置和后臺綜合分析軟件,系統通過對線路的桿塔傾斜狀態量進行監測和報告,將數據通過無線方式傳送到后臺綜合分析軟件系統進行分析和決策,準確反映出輸電線路當前的各種狀態,如出現傾斜異常,則立刻發出預警信息,使運行和管理人員把握線路運行的實際情況,幫助其進行決策和安全評估,對防止事故的發生具有重要意義。
二、產品功能
◆能傳感、自動采集桿塔縱向和橫向傾斜角度,進行相應存儲,并將測量結果通過通信網絡傳輸?shù)綌?shù)據集中器或數據處理系統;
◆能響應數據處理系統的召測命令,進行桿塔縱向和橫向傾斜角度的采集和傳送;
三、技術參數
型號 |
TLKS-PSA100 |
|
技術指標 |
供電電壓 |
12V |
高分辨率 |
0.01° |
|
測量精度 |
≤0.05° |
|
角度測量范圍 |
±30°(可定制) |
|
可靠性 |
平均無故障連續工作時間大于6300h |
|
工作溫度 |
-40℃~+70°C |

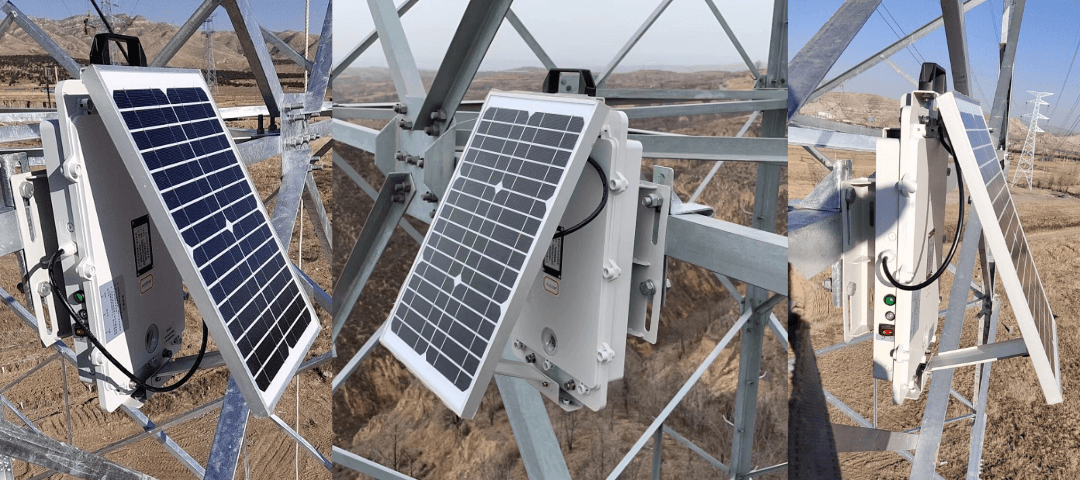

四、工程案例
